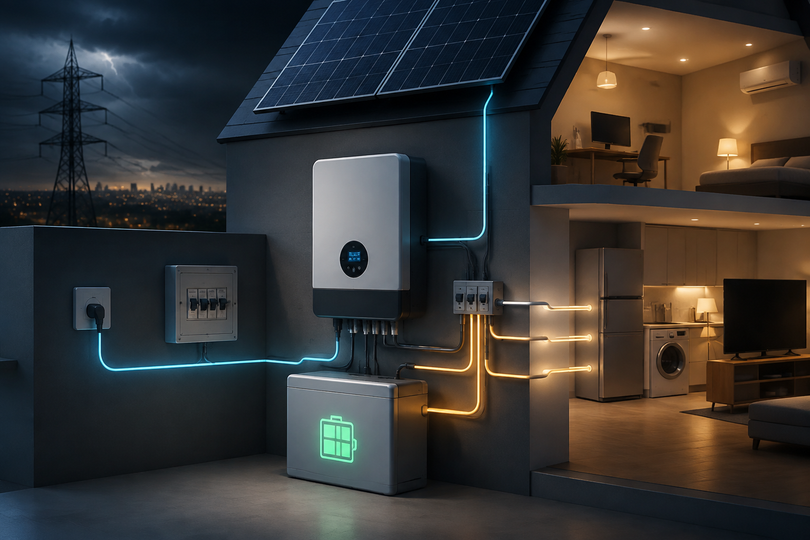

برق بکاپ چیست و چگونه با سانورتر و باتری، قطعی برق را مدیریت کنیم؟
سیستم برق بکاپ متشکل از سانورتر، باتری و تجهیزات حفاظتی، راهکاری مطمئن برای ادامه فعالیت تجهیزات ضروری در زمان قطعی برق است. با اضافهکردن پنل خورشیدی، امکان شارژ باتری از انرژی خورشید و افزایش پایداری سیستم نیز فراهم میشود. مهمترین مرحله، انتخاب تجهیزات براساس مصرف واقعی است. خرید سانورتر پرقدرت بدون باتری مناسب یا خرید باتری بزرگ بدون بررسی توان و سازگاری دستگاه، نمیتواند عملکرد مطلوبی ایجاد کند. طراحی صحیح باید هم توان لحظهای، هم ظرفیت ذخیرهسازی و هم مدتزمان بکاپ موردنیاز را در نظر بگیرد. برای انتخاب سیستم مناسب منزل، ویلا، دفتر، فروشگاه یا تجهیزات هوشمند، ابتدا فهرست مصرفکنندههای ضروری و مدت بکاپ موردنظر مشخص و سپس ظرفیت سانورتر و باتری محاسبه شود. اطلاعات سئو
قطعی برق فقط باعث خاموششدن چراغها نمیشود؛ اینترنت، سیستمهای امنیتی، تجهیزات هوشمند، کامپیوترها، یخچال، پمپ آب و تجهیزات فروشگاهی نیز ممکن است از کار بیفتند. راهکار اصولی برای جلوگیری از این مشکل، استفاده از سیستم برق بکاپ است؛ سیستمی که هنگام قطع برق شهر، انرژی ذخیرهشده در باتری را در اختیار مصرفکنندههای ضروری قرار میدهد.
در سیستمهای جدید، برق بکاپ میتواند در کنار پنل خورشیدی، باتری و دستگاهی به نام سانورتر اجرا شود. سیستمهای خورشیدی مجهز به ذخیرهساز میتوانند قطع شبکه را تشخیص دهند و با ورود به حالت مستقل یا Island Mode، برق بخشهای ضروری ساختمان را تأمین کنند. البته برای این عملکرد، تجهیزات باید بهطور مشخص برای حالت بکاپ طراحی و سیمکشی شده باشند.
برق بکاپ چیست؟
برق بکاپ یا برق پشتیبان، منبعی جایگزین برای تأمین انرژی تجهیزات در زمان قطع برق شهر است. در این سیستم، باتری هنگام وجود برق شبکه یا انرژی خورشیدی شارژ میشود. بهمحض قطع برق، سیستم بهصورت خودکار یا دستی وارد مدار شده و برق موردنیاز مصرفکنندههای انتخابشده را تأمین میکند.
یک سیستم برق بکاپ استاندارد معمولاً از اجزای زیر تشکیل میشود:
- سانورتر یا اینورتر شارژر
- باتری یا بانک باتری
- تابلو برق و مدار مصرفکنندههای ضروری
- تجهیزات حفاظتی، کابل و فیوز مناسب
- پنل خورشیدی در صورت نیاز
- سیستم مانیتورینگ و مدیریت انرژی
در طراحی ذخیرهساز، هم توان خروجی بر حسب کیلووات و هم ظرفیت انرژی بر حسب کیلوواتساعت اهمیت دارد. توان مشخص میکند چه تعداد وسیله را میتوان همزمان روشن کرد و ظرفیت باتری تعیین میکند سیستم چه مدت میتواند برقرسانی کند.
سانورتر چیست؟
سانورتر که با عنوان اینورتر شارژر خورشیدی نیز شناخته میشود، چند عملکرد را در یک دستگاه ترکیب میکند. این دستگاه انرژی DC باتری را به برق AC قابلاستفاده برای لوازم برقی تبدیل میکند، باتری را شارژ میکند و در بسیاری از مدلها دارای شارژکنترلر خورشیدی MPPT و سیستم انتقال خودکار بین برق شهر، باتری و پنل خورشیدی است.
اینورتر شارژرها معمولاً شامل اینورتر، شارژر باتری و قابلیت انتقال خودکار منبع برق هستند. مدلهای خورشیدی پیشرفتهتر، مدیریت شارژ و دشارژ باتری و استفاده بهینه از انرژی پنل خورشیدی را نیز انجام میدهند.
به زبان ساده، سانورتر مانند مدیر مرکزی سیستم برق عمل میکند:
- در حالت عادی، برق مصرفکنندهها را از شبکه یا پنل خورشیدی تأمین میکند.
- همزمان باتری را براساس تنظیمات سیستم شارژ میکند.
- هنگام قطع برق، مصرفکنندههای بکاپ را به باتری متصل میکند.
- پس از بازگشت برق شهر، دوباره به حالت عادی بازمیگردد و باتری را شارژ میکند.
باتری سانورتر چه وظیفهای دارد؟
عبارت «باتری سانورتر» معمولاً به باتریای گفته میشود که با ولتاژ، جریان و پروتکل ارتباطی سانورتر سازگار باشد. سانورتر بدون باتری میتواند در برخی مدلها از انرژی پنل یا برق شهر استفاده کند، اما برای تأمین برق در شب یا هنگام نبود همزمان برق شهر و نور خورشید، وجود باتری ضروری است.
باتری انرژی را ذخیره میکند و هنگام قطعی، آن را در اختیار سانورتر قرار میدهد. سانورتر نیز برق DC باتری را به برق متناوب ۲۲۰ یا ۲۳۰ ولت تبدیل میکند.
انتخاب باتری صرفاً براساس ظرفیت انجام نمیشود. ولتاژ بانک باتری، حداکثر جریان شارژ و دشارژ، نوع باتری، سیستم مدیریت BMS، عمق دشارژ مجاز و سازگاری ارتباطی باید با مشخصات سانورتر مطابقت داشته باشند.
باتری لیتیومی یا سرباسیدی؟
دو گروه متداول باتری برای سیستمهای برق بکاپ، باتریهای سرباسیدی و باتریهای لیتیومی هستند.
باتری سرباسیدی
باتریهای سرباسیدی معمولاً هزینه خرید اولیه پایینتری دارند و در بسیاری از سیستمهای قدیمی استفاده میشوند. بااینحال وزن و حجم بیشتری داشته، به عمق دشارژ حساستر هستند و برای حفظ طول عمر، نباید مرتباً تا سطح بسیار پایین تخلیه شوند.
این باتریها برای پروژههای اقتصادی، قطعیهای کوتاه و استفاده محدود میتوانند مناسب باشند؛ اما برای استفاده روزانه و سیکلهای متعدد، باید ظرفیت بیشتری در نظر گرفته شود.
باتری لیتیومی LiFePO4
باتریهای لیتیومآهنفسفات یا LiFePO4 بهدلیل طول عمر چرخهای، وزن کمتر، امکان استفاده از بخش بیشتری از ظرفیت و برخورداری از سیستم مدیریت باتری، در پروژههای جدید محبوبتر شدهاند. برخی باتریهای جدید LiFePO4 بیش از ۶۰۰۰ چرخه کاری اعلامشده دارند؛ البته عمر واقعی به دما، نرخ شارژ، عمق دشارژ و شرایط بهرهبرداری وابسته است.
سیستم BMS در باتریهای لیتیومی، پارامترهایی مانند ولتاژ سلولها، جریان، دما و وضعیت شارژ را کنترل میکند. بااینحال باید مطمئن شد پروتکل BMS باتری با سانورتر سازگار است؛ زیرا یکسانبودن ولتاژ بهتنهایی برای تضمین سازگاری کامل کافی نیست.
ظرفیت باتری چگونه محاسبه میشود؟
برای محاسبه ظرفیت مناسب، ابتدا باید وسایلی را که هنگام قطعی برق نیاز دارید مشخص کنید. سپس توان مصرفی آنها و مدتزمان بکاپ موردنیاز محاسبه شود.
فرمول تقریبی زمان پشتیبانی به شکل زیر است:
زمان بکاپ = انرژی قابلاستفاده باتری ÷ توان متوسط مصرف
برای مثال، یک باتری با ظرفیت اسمی ۵.۱۲ کیلوواتساعت را در نظر بگیرید. با فرض استفاده از ۹۰ درصد ظرفیت و راندمان کلی ۹۰ درصد:
انرژی قابلاستفاده تقریبی:
۵.۱۲ × ۰.۹ × ۰.۹ = حدود ۴.۱۵ کیلوواتساعت
اگر مصرف تجهیزات ضروری ۸۰۰ وات یا ۰.۸ کیلووات باشد:
۴.۱۵ ÷ ۰.۸ = حدود ۵.۲ ساعت
این عدد تقریبی است و عواملی مانند دما، فرسودگی باتری، جریان راهاندازی تجهیزات، افت کابل، تنظیمات سانورتر و تغییرات مصرف روی زمان واقعی اثر میگذارند.
توان سانورتر با ظرفیت باتری چه تفاوتی دارد؟
یکی از اشتباهات رایج این است که توان سانورتر با مدتزمان برقدهی اشتباه گرفته میشود.
سانورتر ۵ کیلووات به این معنا نیست که پنج ساعت برق تأمین میکند. این عدد نشان میدهد دستگاه میتواند تا محدوده مشخصی از توان را به مصرفکنندهها تحویل دهد. مدتزمان پشتیبانی را ظرفیت باتری و میزان مصرف تعیین میکند.
برای مثال:
- سانورتر ۵ کیلووات: توان همزمان قابل تأمین
- باتری ۵ کیلوواتساعت: میزان انرژی ذخیرهشده
- مصرف ۱ کیلووات: در شرایط ایدهآل نزدیک به پنج ساعت انرژی اسمی
در طراحی نهایی باید جریان لحظهای تجهیزات موتوری مانند یخچال، پمپ، کولر و کرکره برقی نیز در نظر گرفته شود؛ زیرا توان راهاندازی آنها ممکن است برای چند لحظه بیشتر از توان مصرفی عادی باشد.
چه وسایلی را به برق بکاپ متصل کنیم؟
اتصال تمام ساختمان به باتری همیشه تصمیم مناسبی نیست. راهکار حرفهای این است که یک مدار جداگانه برای مصرفکنندههای ضروری طراحی شود.
مصرفکنندههای مناسب برای مدار بکاپ شامل روشنایی ضروری، مودم و تجهیزات شبکه، دوربین مداربسته، سیستم اعلام سرقت، تجهیزات خانه هوشمند، کامپیوتر، تلویزیون، یخچال و در صورت طراحی صحیح، پمپهای کممصرف هستند.
وسایل پرمصرف مانند اجاق برقی، آبگرمکن برقی، بخاری برقی، کولرهای بزرگ و تجهیزات گرمایشی معمولاً ظرفیت باتری را بهسرعت تخلیه میکنند. اتصال این تجهیزات فقط در سیستمهایی با سانورتر و بانک باتری قدرتمند توصیه میشود.
آیا برای برق بکاپ حتماً پنل خورشیدی لازم است؟
خیر. یک سیستم برق بکاپ میتواند فقط از برق شهر برای شارژ باتری استفاده کند. در این حالت، هنگام وجود برق شبکه، باتری شارژ شده و زمان قطعی، انرژی ذخیرهشده مصرف میشود.
با اضافهکردن پنل خورشیدی، باتری میتواند در طول روز از انرژی خورشید نیز شارژ شود. این قابلیت در قطعیهای طولانی مزیت مهمی است؛ زیرا سیستم فقط به انرژی ذخیرهشده قبلی محدود نمیماند. ترکیب پنل خورشیدی و باتری، امکان تأمین برق پایدارتر در زمان اختلال شبکه را فراهم میکند.
صرف نصب پنل خورشیدی به معنی داشتن برق در زمان قطعی نیست. سیستم باید دارای سانورتر یا اینورتر هیبریدی با خروجی بکاپ، باتری، تجهیزات انتقال و امکان عملکرد مستقل از شبکه باشد.
تفاوت سانورتر و UPS چیست؟
UPS بیشتر برای حفاظت از تجهیزات حساس و جلوگیری از خاموشی لحظهای طراحی میشود. سانورتر خورشیدی علاوه بر تأمین برق از باتری، معمولاً قابلیت اتصال به پنل خورشیدی و مدیریت منابع مختلف انرژی را نیز دارد.
| ویژگی | UPS | سانورتر |
|---|---|---|
| تأمین برق هنگام قطعی | دارد | دارد |
| اتصال مستقیم به پنل خورشیدی | معمولاً ندارد | در مدلهای خورشیدی دارد |
| شارژ باتری با برق شهر | دارد | دارد |
| مدیریت اولویت برق شهر، باتری و خورشید | محدود | قابلتنظیم در بسیاری از مدلها |
| مناسب کامپیوتر و تجهیزات حساس | بسیار مناسب | با انتخاب مدل تمامسینوسی مناسب است |
| مناسب بکاپ طولانی ساختمان | محدودتر | مناسبتر و قابلتوسعه |
| امکان افزایش ظرفیت باتری | بسته به مدل | در بسیاری از مدلها وجود دارد |
سرعت انتقال منبع در مدلهای مختلف یکسان نیست. برای سرورها، تجهیزات پزشکی یا دستگاههایی که حتی قطعی چند میلیثانیهای برای آنها مشکلساز است، زمان سوئیچ دستگاه باید با حساسیت مصرفکننده بررسی شود. سوئیچهای انتقال و اینورتر شارژرها برای جابهجایی خودکار میان منابع برق طراحی میشوند، اما سرعت دقیق باید از دیتاشیت محصول کنترل شود.
نکات مهم پیش از خرید سانورتر و باتری
پیش از انتخاب تجهیزات، توان مصرفی پیوسته، جریان راهاندازی، مدت بکاپ، نوع باتری، ولتاژ سیستم و امکان توسعه آینده باید محاسبه شود.
همچنین بررسی این موارد ضروری است:
- خروجی تمامسینوسی برای تجهیزات حساس
- هماهنگی ولتاژ باتری و سانورتر
- سازگاری BMS و پروتکل ارتباطی
- توان ورودی پنل و محدوده MPPT
- حداکثر جریان شارژ باتری
- زمان انتقال در حالت قطعی
- امکان اتصال موازی باتری یا سانورتر
- وجود تجهیزات حفاظتی AC و DC
- محل نصب خشک و دارای تهویه
- خدمات پس از فروش و گارانتی معتبر
عمق دشارژ و نحوه بهرهبرداری از باتری تأثیر مستقیمی بر طول عمر آن دارند؛ بنابراین تنظیمات شارژ و دشارژ باید براساس دستورالعمل سازنده باتری انجام شود.
